一、壓力式溫度計的溫度測量原理

壓力式溫度計是一種膨脹式溫度計，但它不是靠物質受熱膨脹后的體積變化或尺寸變化反映溫度，而是靠在密閉容器中液體或氣體受熱后壓力的變化來反映被測溫度，因此這種溫度計的指示儀表實質上是常規壓力表，屬于壓力傳感器的范疇。

當壓力式溫度計的溫包感受到溫度變化時，密閉系統內飽和蒸汽產生相應的壓力，引起彈性元件曲率的變化，使其自由端產生位移，再由齒輪放大機構把位移變?yōu)橹甘局?，指示相?yīng)的溫度值。其工作過程如下：溫度變化ΔT→介質膨脹→內壓力增加→彈簧管變形→自由端位移ΔX →由傳遞機構帶動指針旋轉θ→指出溫度的變化。

二、壓力式溫度計的結構組成

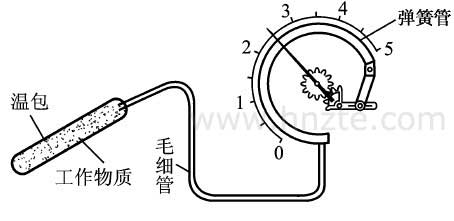

壓力式溫度計主要由溫包、毛細管和壓力敏感元件(如彈簧管、膜盒、波紋管等)組成，如圖所示。溫包、毛細管和彈簧管三者的內腔共同構成一個封閉容器，其中充滿工作物質。下面介紹壓力式溫度計各組成部分的作用與材質。壓力式溫度計的結構組成如下圖。

1）溫包：溫包直接與被測介質接觸，它把溫度變化地傳遞給內部工作物質。所以，其材料應具有防腐能力和良好的導熱率。為了提高靈敏度，溫包本身的受熱膨脹應遠遠小于其內部工作物質的膨脹，故材料的體膨脹系數要小。此外，還應有足夠的機械強度，以便在較薄的容器壁上承受較大的內外壓力差。溫包常用紫銅，不銹鋼制成，黃銅只能用于非腐蝕性介質場合。

2）壓力式溫度計的工作介質：常用甘油、水銀、甲苯等液體。

3）毛細管材料同溫包，作用是連接壓力表溫包與傳遞壓力導管。

4）普通壓力表：用來顯示溫度示值。

三、壓力式溫度計的特點

1）可就地測量，也可在60米范圍內較遠距離顯示，報警；

2）結構簡單，價格便宜，范圍-80~500℃，被測介質壓力為6MPa；

3）除電接點式外，無需電源，適合易燃、易爆環境；

4）壓力式溫度計的缺點：由于示值是由毛細管傳遞，滯留時間大，另外，毛細管機械強度較差，易損壞，而不易修復。另外，壓力式溫度計的測量精度一般較低。屬于機械式傳感器，因此無法與DCS集成。

四、壓力式溫度計的應用場合

壓力式溫度計適用于現場供電困難、對測量精度和實時性要求不高溫度測量場合。在使用時首先需要校正，待示值穩定后讀數。本文由澤天傳感整理，版權所有，轉載請保留。
