CYB34R高溫壓力變送器選用耐高溫壓力傳感器作為信號測量元件，被測壓力經過散熱結構傳遞到傳感器上，傳感器與放大電路之間，用優良材料隔熱，并加有散熱裝置，內部引線孔填充高效隔熱材料有效防止了熱傳導，保證放大轉換電路部分在理想溫度下工作。產品經過嚴格測試及老化篩選，性能穩定可靠，確保變送器在高溫狀態下的可靠工作。

應用領域

蒸汽、燃油、鍋爐和熱能交換領域；

工業現場、食品及醫藥設備、發電、機械制造等行業。

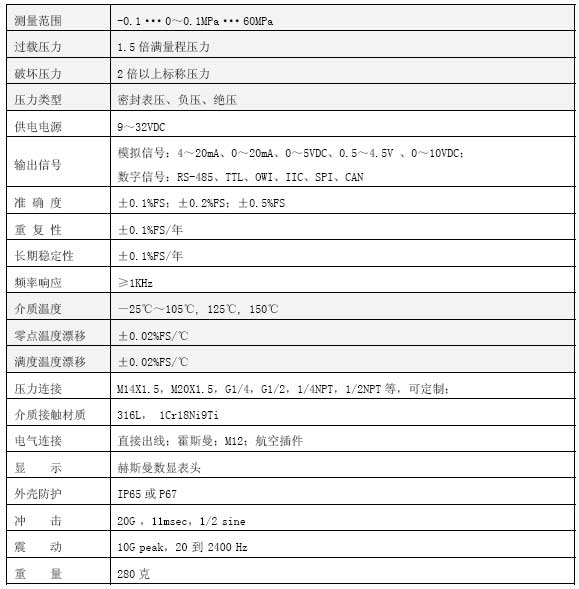

技術參數

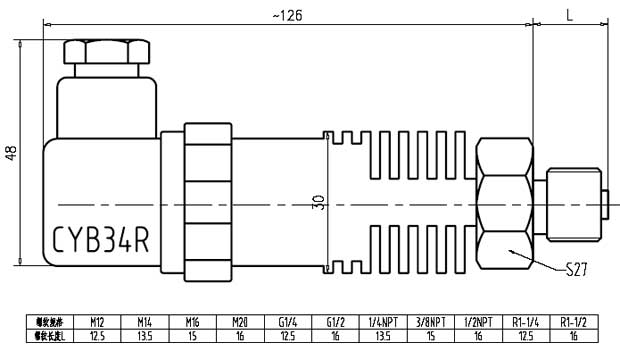

外形尺寸

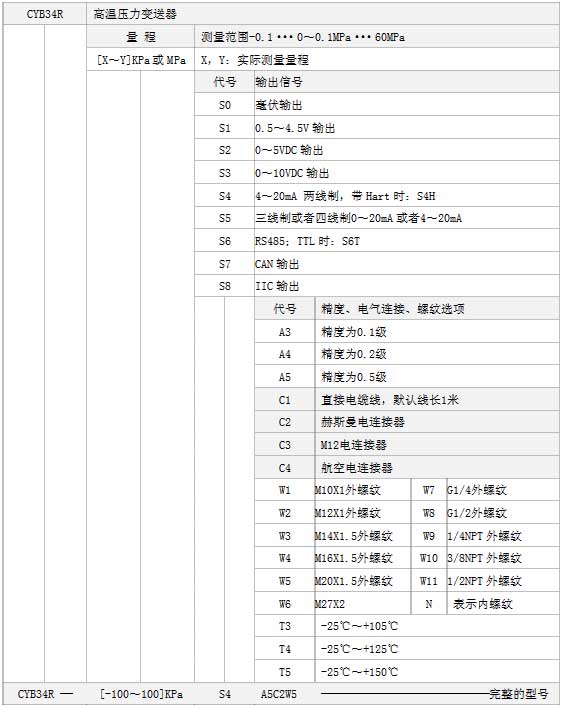

選型指南

選型示例： CYB34R─(-100～100)KPaS4A5C2W5T4， 表示壓力量程為(-100～100)KPa；輸出信號為兩線制4～20mA；測量精度：0.5級；電氣連接為赫斯曼；M20X1.5外螺紋引壓接口，介質最高溫度125度。

注：

1、選型表中默認的供電電壓為24VDC，壓力類型為表壓，可定制；

2、特殊供電電壓、壓力類型、輸出信號、精度等級、螺紋規格、電氣連接、介質接觸材質等請明確說明或聯系澤天。

相關資料

1、CYB34R帶散熱器高溫壓力變送器外形尺寸CAD圖 請點擊下載。
