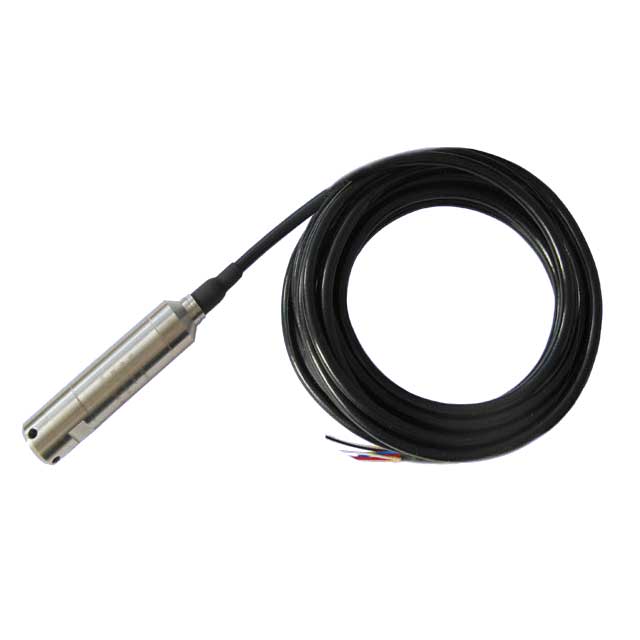

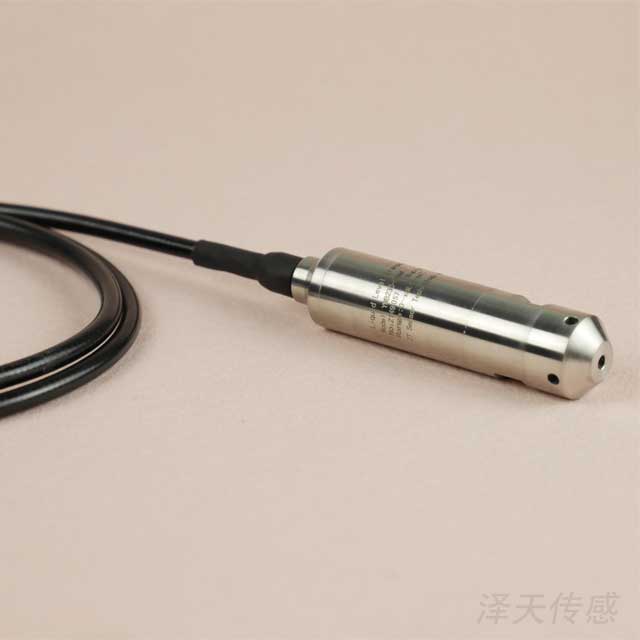

YWB230型投入式液位變送器采用高性能壓力傳感器作為測量元件，通過壓力敏感元件，把與液位深度成正比的液體靜壓力準確測量出來，經過澤天傳感專用信號調理電路轉換成標準信號輸出，從而建立起輸出信號與液體深度的線性關系，實現對液體深度的準確測量。由于采用了高性能壓力傳感器、專用信號處理電路、全密封潛入式設計、全不銹鋼一體化無可動部件結構以及反極性保護與瞬間過電流過電壓保護等技術與工藝、使產品具有性價比高、體積小、耐振動沖擊，防射頻干擾，可靠性高，長期穩定性好等特點。同時，頂部不銹鋼帽可拆卸，既可保護膜片，又便于維護清洗。此外，產品采用了澤天最新二級防雷設計技術，非常適合露天、山頂?shù)热菀资芾讚魣龊系囊何粶y量。

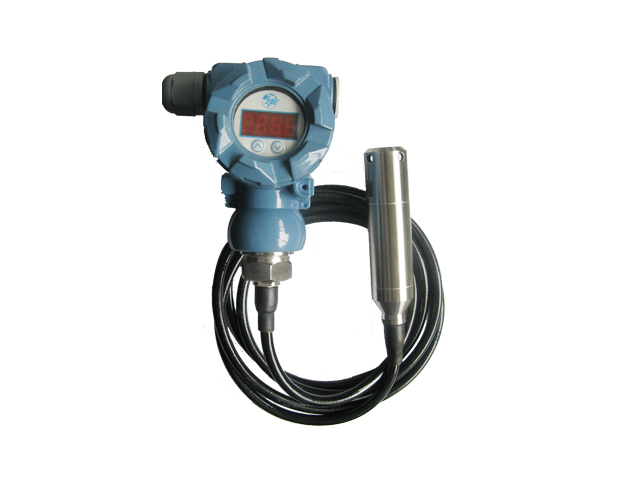

YWB230型投入式液位變送器輸出信號形式多樣，模擬信號輸出或者RS485等數字信號輸出可選，接線盒、現場顯示可選，滿足客戶不同情況下對液位測量的需求。

應用領域

城市供水及污水處理等非腐蝕性液體的液位測量；

石油，化工，電廠，水文監測，水庫，水壩，水電等領域的液位測量。

技術參數

測量范圍：0～0.5…200mH2O；

過載壓力：2倍滿量程壓力；

破壞壓力：3倍標稱壓力；

液位類型：表壓，開口容器的液位；

供電電源：9～32VDC；

輸出信號：4～20mA；0～20mA；0～5VDC；0.5～4.5V；0～10VDC；RS485；CAN等；

準 確 度：±0.1%FS；±0.2%FS；±0.5%FS；

重 復 性：±0.1%FS/年；

長期穩定性：±0.1%FS/年；

頻率響應：≥1KHz ；

介質溫度：－40℃～85℃···125℃；

零點溫度漂移：±0.02%FS/℃；

滿度溫度漂移：±0.02%FS/℃；

介質接觸材質：316L，1Cr18Ni9Ti；

電氣連接：聚氨酯電纜，接線盒；

外殼防護：IP68。

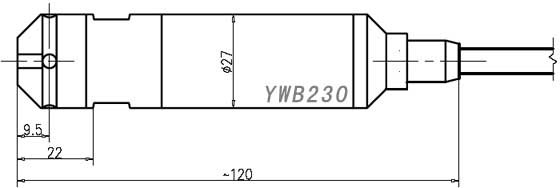

典型外形結構(探頭)

選型指南



注：;

1、選型表中默認的供電電壓為24VDC，介質溫度為常溫，不帶顯示，不同需求請聯系澤天傳感;

2、接線盒，顯示，安裝配件可選，訂購時請注明；

3、YWB230自帶二級防雷擊設計，安裝于多雷地區時，建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地；

4、本產品可提供定制，特殊輸出信號、精度等級、供電電壓、低功耗、介質溫度、顯示、安裝法蘭、介質接觸材質、防爆等級請明確說明或聯系廠家。

相關資料

1、YWB230投入式液位變送器外形詳細尺寸CAD圖 請點擊下載。
