ZPM63X高量程差壓變送器
- 關 鍵 字：???ZPM63X，高量程差壓變送器
- 生產廠家：???澤天傳感
- 產品型號：???ZPM63X
- 數據手冊： ZPM63X高量程差壓變送器.pdf
- 產品特點：???采用雙傳感器為正負端高差壓特殊設計；正負端高過載設計
- 典型應用：???為大差壓、高量程差壓的壓力測量場合而專門設計
l 適用常規氣體、液體的差壓測量；
l 采用雙傳感器為正負端高差壓特殊設計；
l 正負端高過載設計，可靠性好；
l 支持模擬或數字信號輸出；
l 全不銹鋼結構設計，體積小巧，安裝靈活；
l 反極性保護和瞬間過流過壓保護、防射頻干擾，符合EMI規則；
l 信號輸出、壓力接口與電氣連接形式多樣，可定制。
ZPM63X高量程差壓變送器采用高精度、高穩定性的雙傳感器，專為大差壓、高量程差壓的壓力測量場合而專門設計。支持正負端高過載，確保產品穩定可靠。在電路設計上，采用了低功耗設計，支持業界標準的4-20mA信號輸出，同時，用戶可根據應用需求以選擇其它類型的模擬或者數字信號輸出。ZPM63X高量程差壓變送器采用激光焊接工藝，全不銹鋼堅固結構設計，體積小巧，重量輕，方便用戶安裝施工。

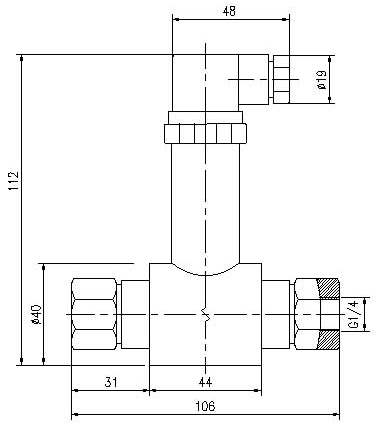

典型外形結構
技術參數
|
測量范圍 |
-25～25MPa |
|
壓力類型 |
正負差壓 |
|
過載壓力 |
雙端1倍差壓量程 |
|
破壞壓力 |
2倍以上差壓量程 |
|
壓力介質 |
液體、氣體 |
|
介質溫度 |
－25℃～85℃（不凝固液體） |
|
供電電源 |
9～32VDC |
|
輸出信號 |
模擬信號：4～20mA、0～20mA、0～5VDC、0.5～4.5V 、0～10VDC； 數字信號：RS-485、TTL、OWI、IIC、SPI、CAN |
|
準 確 度 |
±0.2%FS；±0.5%FS |
|
重 復 性 |
±0.1%FS/年 |
|
長期穩定性 |
±0.1%FS/年 |
|
頻率響應 |
≥1KHz |
|
零點溫度漂移 |
±0.02%FS/℃ |
|
滿度溫度漂移 |
±0.02%FS/℃ |
|
沖 擊 |
20G ，11msec，1/2 sine |
|
震 動 |
10G peak，20 到 2400 Hz |
|
傳感器原理 |
壓阻效應 |
|
壓力連接 |
G1/4內螺紋，可定制； |
|
介質接觸材質 |
316L， 1Cr18Ni9Ti |
|
電氣連接 |
赫斯曼 |
|
外殼防護 |
IP65或P67 |
|
重 量 |
約350克 |
選型指南
本產品為定制型產品，特殊螺紋規格、輸出信號、供電電壓、電氣連接、介質溫度、壓力類型、材質、防護等級請明確說明或聯系廠家。
