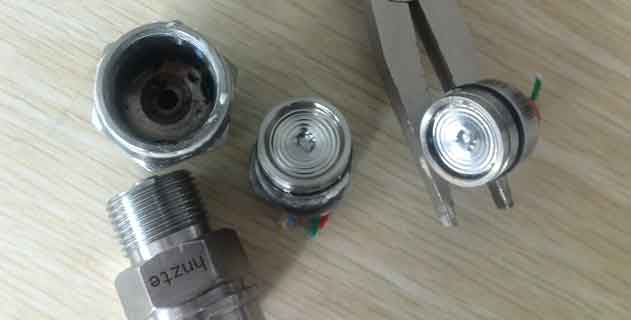

應用在恒壓供水系統中壓力變送器，一般采用擴散壓力傳感器作為核心部件，這種傳感器有時很容易損壞，主要原因是許多恒壓供水（液壓）系統會出現短期的壓力脈沖或沖擊，這種現象稱為被 “水錘”，這些沖擊是因諸如壓縮機泵活塞和閥門等部件迅速改變系統流量而引起的，水捶可達到遠超過我們恒壓供水壓力傳感器額定壓力值的壓力等級因而會破損壓力傳感膜片。下圖為損壞的恒壓供水壓力傳感器實物。

恒壓供水系統確定水錘的因素有四個：a、系統長度(管線越長沖擊就越大)；b、系統管徑；c、系統流體速度；d、閥門或其他流量調節裝置的關閉時間。液體系統中因水錘而導致的壓力增大可用下式進行描述：P=ecV，式中：e = 流體密度；c = 系統流體中的聲速(英尺/秒)；V =速度變化(英尺/秒)；P=壓力變化(磅/平方英尺) (對于以psi為單位的壓力應除以144)。

水錘沖擊的幅度可以通過降低系統流體速度來降低GPM(加侖/分)流量常?？梢酝ㄟ^(guò)增大系統管徑而減小水錘防護系統，為了消除或控制水錘現象可以用三種方法來研制流體系統，當然，如果預算許可，也可以采用抗沖擊、耐沖刷能力更好的壓力變送器，例如濺射膜壓力變送器。

1. 緩沖箱：空氣室或緩沖罐可以放置在引起流量變化的部件和壓力傳感器之間，緩沖罐的容積越大它吸收的沖擊壓力就越大，進口和出口絕不可彼此相對以防止直接傳送沖擊脈沖可以預計在大多數氣動系統中都能收集到一些流體緩沖罐要求的區域是采用這種方法的主要問題 。

2. 緩動：水錘現象僅僅是由于流速快速變化而引起的如果將閥門或其他流量調節裝置的動作延遲到超過臨界變化時間即可避免沖擊脈沖臨界變化時間被定義為：tc = 2 D/c

式中：tc = 變化時間(秒)；D = 從流量限制點到要保護的壓力傳感器的距離(英尺)；c = 系統流體中的聲速(英尺/秒)。對大多數流體而言聲速在1000至7000英尺/秒之間，如系統距離較大(幾百英尺)可能需要0.5秒或更長的變化時間，與這種方法有關的一個問題是一些部件可能適應不了這種慢動作。

3. 壓力波阻尼器：壓力波阻尼器是一種用于放慢系統流量變化速率的裝置，在壓力傳感器輸入端或其附近安裝一個大小合適的阻尼器能保護壓力傳感器免遭水錘損壞。

一般來說壓力波阻尼器是直徑在0.75至1.5英寸之間和長度在0.7至5.0英寸之間圓柱形截面的裝置，兩類常用的壓力波阻尼器在壓力路徑中使用了多孔金屬塞或過濾器或使用了可動柱塞來限制流量，使用阻尼器傳感器對顯著壓力變化的響應將從1.0毫秒放慢到長達數秒。如果僅依靠在長壓力波阻尼器一端的輸入端口來安裝壓力傳感器抗沖擊和抗振性能將會降低額定的耐沖擊和耐振強度除以增加的安裝長度(單位英寸)近似等于預計的耐沖擊和耐振強度，添加一個3英寸長的阻尼器將把耐沖擊和耐振強度降低為額定值的約三分之一。相關產品：CYB23D恒壓供水專用壓力變送器，本文源自澤天傳感，版權所有，轉載請保留出處。
